楼主  发表于: 2011-01-02 11:26
全看 | 小 中 大

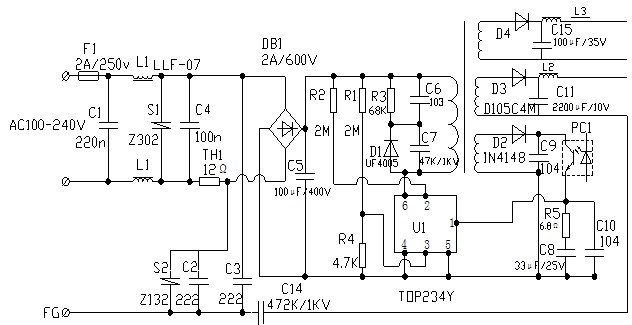

图片：
是我在维修时根据实物测绘的，希望有用着朋友有所帮助。
本帖最近评分记录：
  • 下载积分:+5(si.yan) 支持一下，好
  • 下载积分:+3(回忆依然最美) 支持原创
    chenlixue
    gongkongrensheng
    级别: 略有小成
    精华主题: 0
    发帖数量: 57 个
    工控威望: 217 点
    下载积分: 684 分
    在线时间: 121(小时)
    注册时间: 2009-03-17
    最后登录: 2025-04-27
    查看chenlixue的 主题 / 回贴
    1楼  发表于: 2011-01-03 21:39
    全看 | 小 中 大
    很有心，那天把我画的电路图也放上来，
