《自制PLC》
前段时间发表了《PLC零基础自学入门》，一些网友反馈，已经将不少菜鸟带入门。现在好多网友在追问：《PLC零基础自学入门》完整版、《PLC高级应用与通信》、《自制PLC》等书稿何时发布。
现在回复大家：《PLC零基础自学入门》准备利用年假，集结我们公司的内部人员，将它编写完成，开年后把完整的电子版免费发放给大家。
《PLC高级应用与通信》视乎我们产品的研发进展，极有可能要等到2011年到2012（肯定不会超过2012年12月22日的!）暑假或寒假动笔。
《自制PLC》已经动笔并陆续上传。其培养目标是：让认识电阻、电容、二极管、三极管、光耦等常用的电子元器件，会用烙铁的网友，自己动手制作PLC。以便将高昂的PLC成本降下来。
自己动手做PLC，需要面对以下5问题：
*PLC的CPU底层程序设计。
**原理图设计。
***PCB排板、打样、生产。
****零件采购和组装。
*****成品测试。
解决方法：
*PLC的CPU，可以有2个方法解决：一、用长方电子公司的“梯形图写单片机（编程器）”通过PLC编程软件直接自行编写单片机，获取PLC的CPU。缺点：下载程序必须通过“梯形图写单片机（编程器）”完成。优点：成本低。第二种，直接向东莞市长方电子购买已经编写的芯片，缺点：价格略贵。优点：可以直接下载程序，完全甩开编程器。

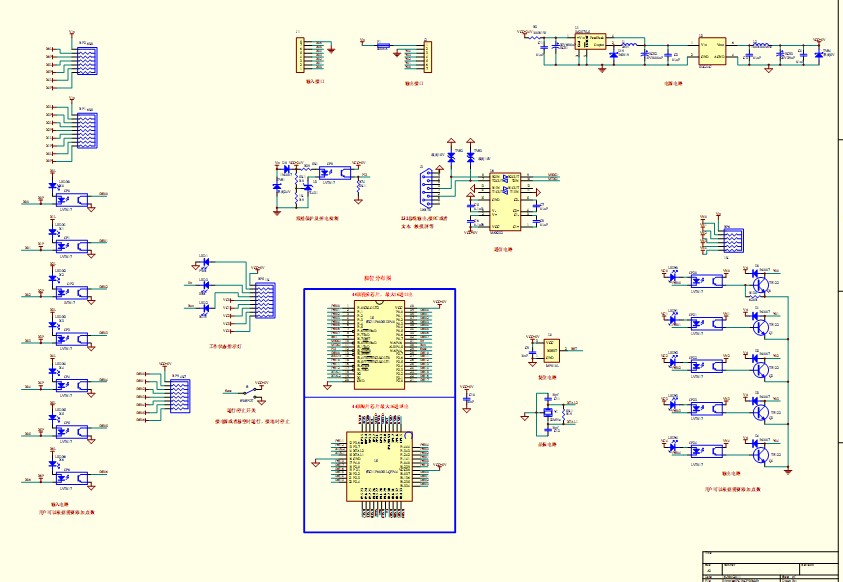

**原理图设计：有了核心的CUP之后，还需要设计电源电路，接口电路，通信电路等。解决方案：《自制PLC》会提供一些范例，及公开各种原理图设计思路、计算方法及参数等。

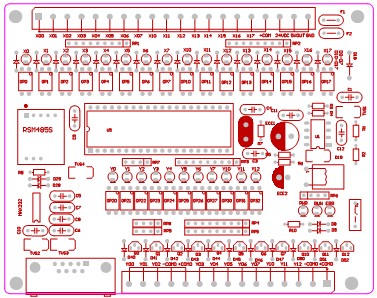

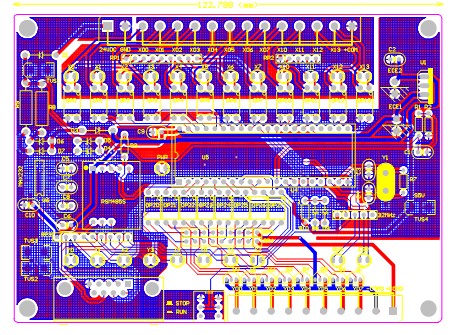

***PCB排版、打样、生产。解决方案：《自制PLC》会公开和上传已经画好和验证过的PCB生产文件，生产时只要按照物料单提供的厂家打样生产便可。有能力的发烧友也可以自己设计PCB，自己打样、验证。

****零件采购和组装：我们在设计PLC的时候已经站在用户的角度多方考虑过，大部分的零件可以通过当地的电子市场、家电维修点、淘宝等购买，也可以向东莞市长方电子购买成套的物料。同时物料单还公开所有零件的供应商地址和电话。组装也在物料单里面提供了外加工厂的信息，直插零件或数量少的就自己用烙铁焊接便可。如果按照公开的文件你还没有把握自己制作PLC，请到东莞市长方电子购买样机，对照生产。

*****成品测试在《自制PLC》会标明个每个点的电压和输入/输出指示灯的状态，同时我们还提供整机测试程序和流程。

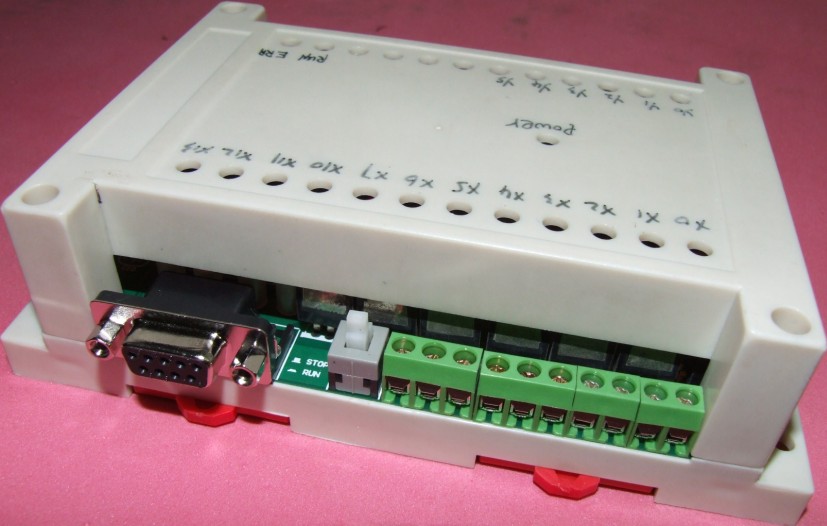

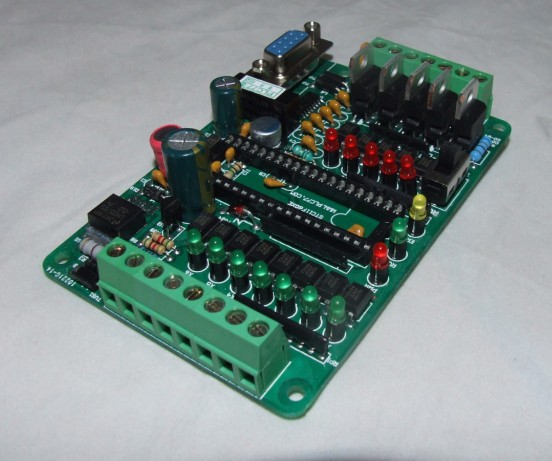

先送上12进8出的生产资料
解压缩后有详细资料

在本工控人家园论坛的"工控下载" > "三菱PLC软件下载" > "三菱GX Developer v8.86" 这个就是编程软件

提供源码有多少网友可以做呢？有了上面这个武器你就比源码方便多了。只要你会用PLC的编程软件就可以不断生产PLC芯片多方便。

你在使用编程器的时候其实已经相当于提供了源码给你了，因为它是可以不断生成PLC芯片的。

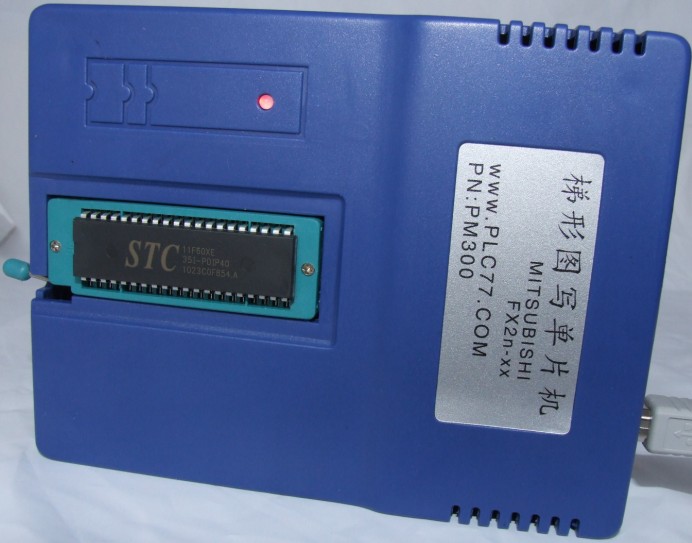

编程器就200元。评估板根据点数计算，你自己做也可以资料是公开的。

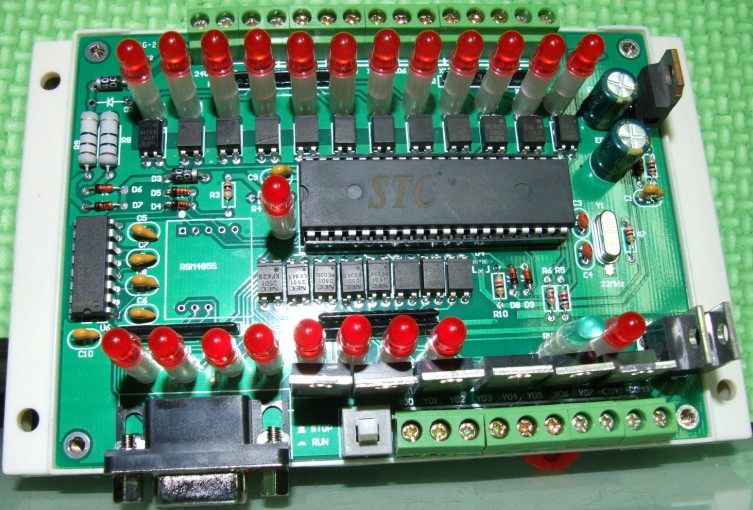

附件为：16进11出PLC设计资料开源的。

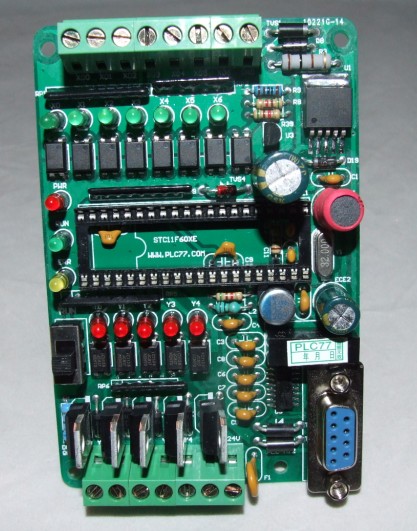

现在送上16进11出PLC设计资料。
有网友来电咨询这个芯片要用什么软件转换？现在回复网友：除三菱PLC编程软件外无需任何转换软件，写芯片跟写PLC一样。 我们的PLC芯片可以直接和三菱PLC编程软件通讯写入梯形图。如果不用我们的芯片，也用我们的编程器做桥梁，用户只需操作一个三菱PLC编程软件同样可以直接编写51单片机。

回复26楼美女
----------------------------------
编程器软件用的是日本三菱的“GX Developer8.3.1 PLC编程软件”就在工控人家园的下载中心就有。

可是这么把  生成的hex  文件恩
---------------------------------------------------------------
不用生成HEX文件，我们是直接用GX Developer  去写单片机，比如单片机的P0在做原理图的时候就把它定义为X0就可以了，非常简单的。

你在输出继电器上加上一个反向释放二极管，抗干扰效果会好很多。

工控设备的核心问题，就是抗干扰能力，如果抗干扰能力不达标，那么，这个设备就是没有意义的。
    要提高工控设备的抗干扰能力，首先就是要学会正确的使用PLC。
1.PLC的内核电源和输入输出接口电源应该独立。
    绝大多数的用户，在设计系统时，只有一个电源，PLC的内核级接口都用这个电源，懂得光耦原理的人就会发现，这种接法，会把光耦旁路掉，也就是说，光耦完全没有起到隔离的作用，整个PLC完全是在“裸奔”，非常危险的！正确的做法是多加一个电源专门只给PLC内核供电。输入输出接口可以共用一个电源。

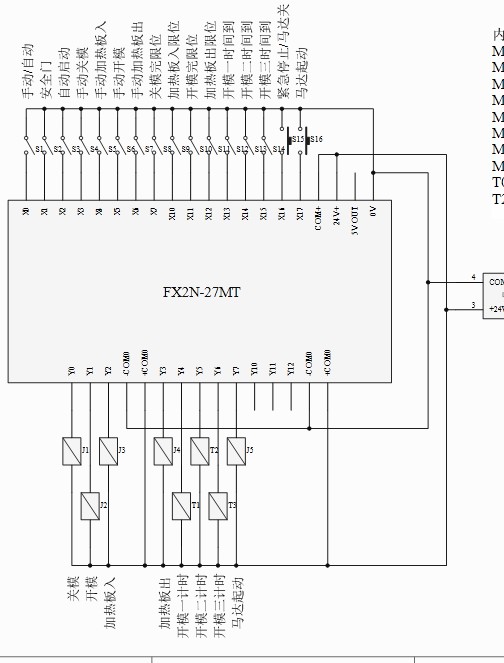

2.PLC的输出口如果接到感性负载，例如电磁阀，继电器等，需要反向加一个吸收二极管。具体的方法，可以到我们的网站查看产品的接线图。
    如果没有这个反向二极管，在电磁阀或继电器断开的瞬间，会产生一个反向电动势，和输出口的电源叠加在一起，大大超过输出三极管的电压承受极限，导致三极管击穿。对于方向二极管的参数，只要是电流不小于继电器电流，耐压不低于接口电源电压就行了，像1N4004,1N4007都没有任何问题。另外，市场上的电磁阀，接线如果标有正负极的，里面已经有了吸收电路，不用外接二极管了。
3.电源的选择。
    干扰信号都是高频信号，比较典型的干扰信号源有变频器，可控硅调压电路。现在市面上的电源大多是开关电源，体积小，效率也很高，但是，最大的缺点是高频干扰信号可以长驱直入。而过去的老式电源，里面有个很大体积的变压器，体积大，效率低，但是对于高频干扰信号却可以很有效的抑制。所以，在选择内核电源时，应该选择老式变压器电源。
    如果找不到老式变压器电源，可以在开关电源前接一个1:1的隔离变压器，或在内核电源的输入端接共模线圈，用来阻隔高频干扰。
4 布局。
    干扰有2个途径，一是导线传导，二是空间辐射传导。以上的1和3就可以解决导线传导的干扰。对付空间干扰，最有效的办法就是加屏蔽罩，配电柜就是个很好的屏蔽罩。但是，屏蔽罩对于来自内部的干扰却束手无策。由于继电器甚至接触器一般也装配在在配电柜里面，继电器在断开的瞬间会产生一个高频干扰，这个干扰就会通过空间辐射影响PLC的工作。这时候，就要对配电柜内部的布局有一定的要求了，PLC应该尽量远离继电器以及继电器控制的大电流电缆，以减少空间辐射干扰。如果 干扰仍然严重，可以考虑用锡纸把PLC包起来，相当于给PLC加一个屏蔽罩。
    看了上面的内容，有些设备工程师，会有疑惑：“我都这样（没有按照上面的要求做）做了几十年了，也没有出现什么问题呀”？虽然设备在工作，但却不是最佳状态，属于“带病工作”。

用我们的芯片是可以的。用了编程器你就可以自己到市场上去采购芯片。

按照我的资料可以把单片机工控板做出来，如果你会C或者汇编就可以用这个工控板去控制机器，如果你要把工控板做成可以跟三菱的PLC编程软件通讯，直接用PLC编程软件编程的话就还需要:把单片机做成可以跟PLC编程软件通讯的东东，换句话说就是要灌一段PLC核代码到单片机内部。
