PLC与触摸屏的无线通讯方法大同小异,以威纶通触摸屏与欧姆龙PLC之间实现无线通讯方法为例说明一下:
主站设备:威纶通触摸屏
从站设备:欧姆龙系列PLC *3台
通讯设备:DTD435M-V96 * 4块
通讯协议:Host-Link协议
主从关系:1主3从
通讯接口:Rs485接口
传输距离:20KM以内皆可
第一步:欧姆龙 CP1E 与无线终端 DTD435M 接线
第二步:触摸屏与无线终端 DTD435M 接线
第三步:给无线通讯终端接入天线
第四步:全部接线结束后,分别给触摸屏与无线通讯终端供电

威纶通触摸屏作为主站,欧姆龙CP1E作为从站,并采用日系PLC专用无线通讯终端DTD435MC-V96,作为实现无线通讯的硬件设备。只需简单接线,无需二次开发即可完成无线通讯。
组态王和PLC之间可以有很多种通讯方式,比如:PROFIBUS、MPI、以太网、DDE、OPC、MODBUS、自由口等,主要还是要看你的PLC选型,以及组网方式。
现在最常见,也最常用的大概要数RS485,MODBUS协议下的无线通讯方式了。我们假定是组态王与西门子S7-200 Smart 之间进行MODBUS 通信。这时组态王就可作为Modbus主站,西门子S7-200 Smart就是从站,有几个PLC需要通讯就建立几个从站。接下来,我们借助PLC无线通讯终端DTD434MC 组建主从站之间的无线MODBUS 网络,无需更改网络参数直接替换有线连接。

组态王作为主站,西门子S7-200 Smart作为从站,并采用欧美系PLC专用无线通讯终端DTD434MC,作为实现无线通讯的硬件设备。只需简单接线,无需二次开发即可完成无线通讯。
微信公众号:DTD110HF
PLC无线通讯方案
598301106
plc远程下载手机监控plcV:18826437096
级别: 略有小成
精华主题: 0
发帖数量: 260 个
工控威望: 398 点
下载积分: 1390 分
在线时间: 55(小时)
注册时间: 2017-02-07
最后登录: 2024-10-31
查看598301106的 主题 / 回贴
1楼  发表于: 2022-09-05 10:02

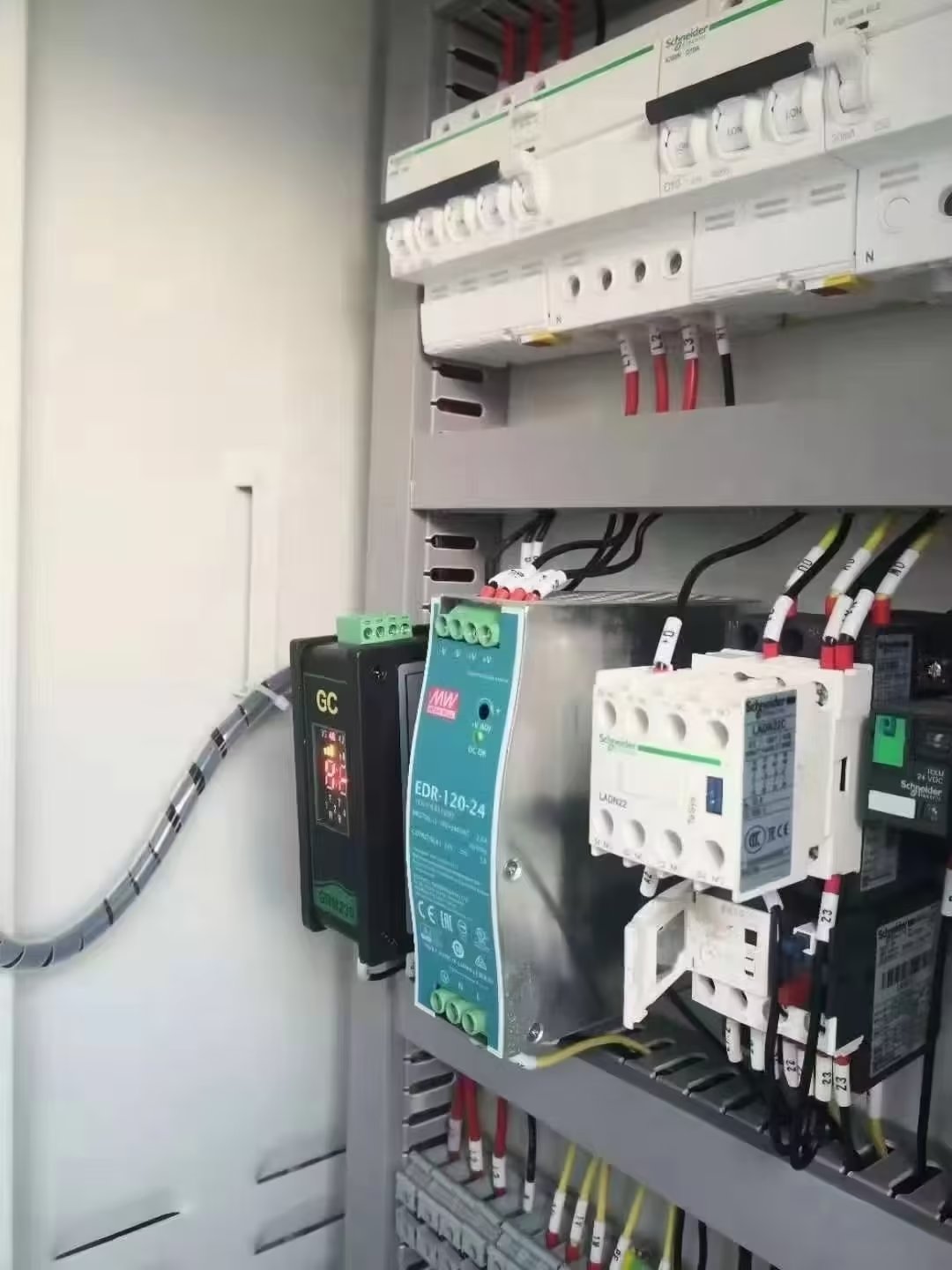

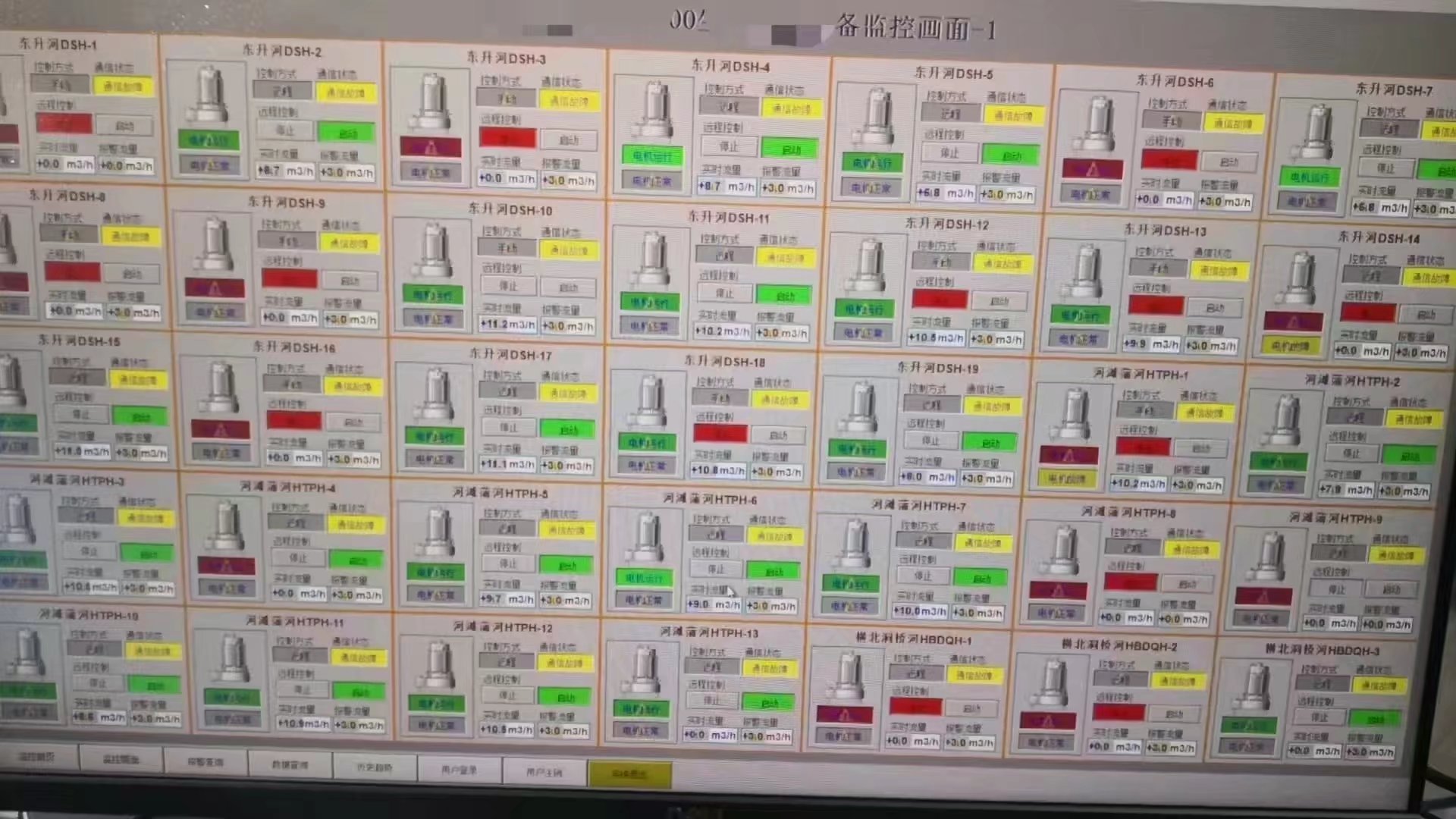

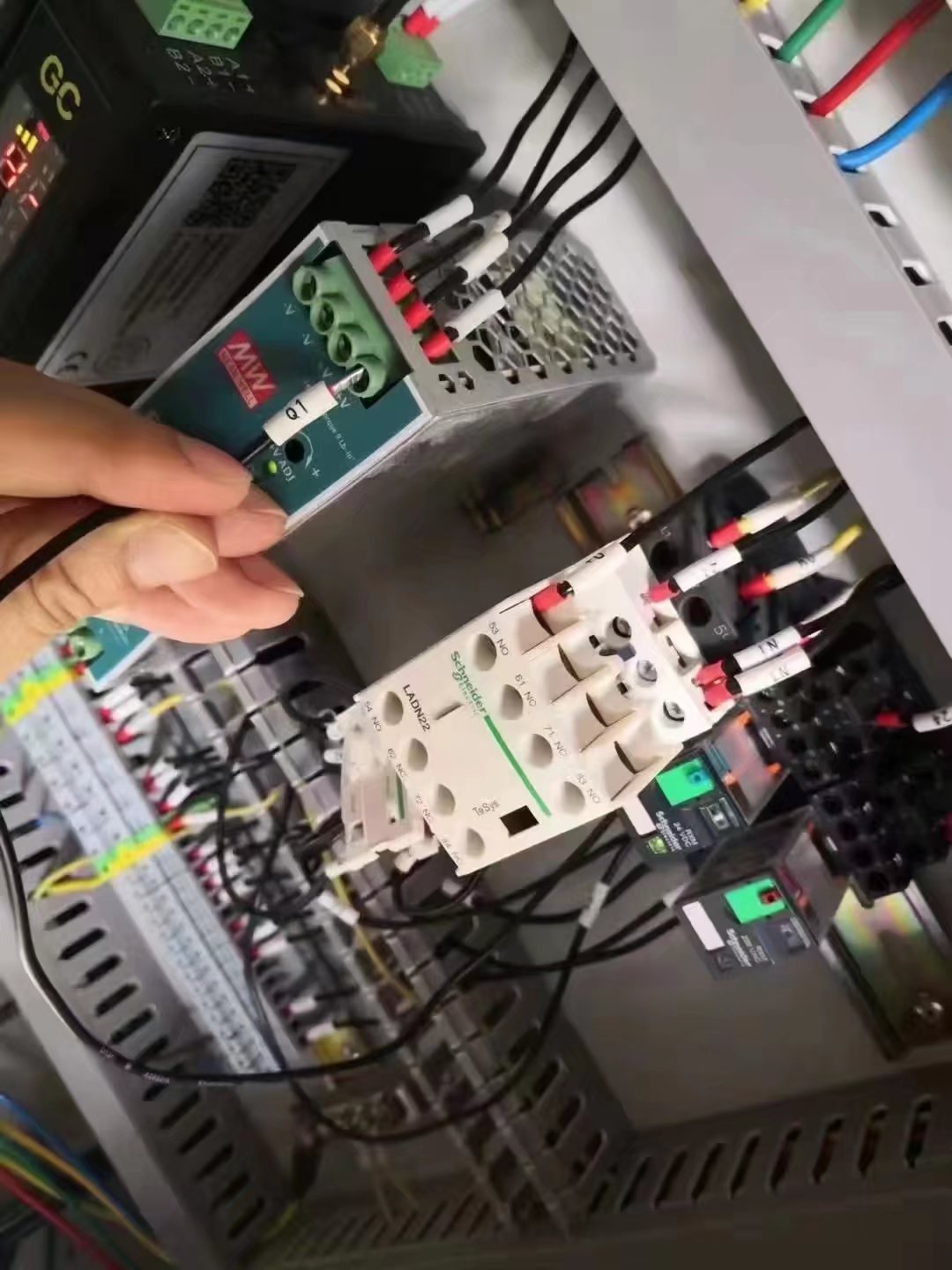

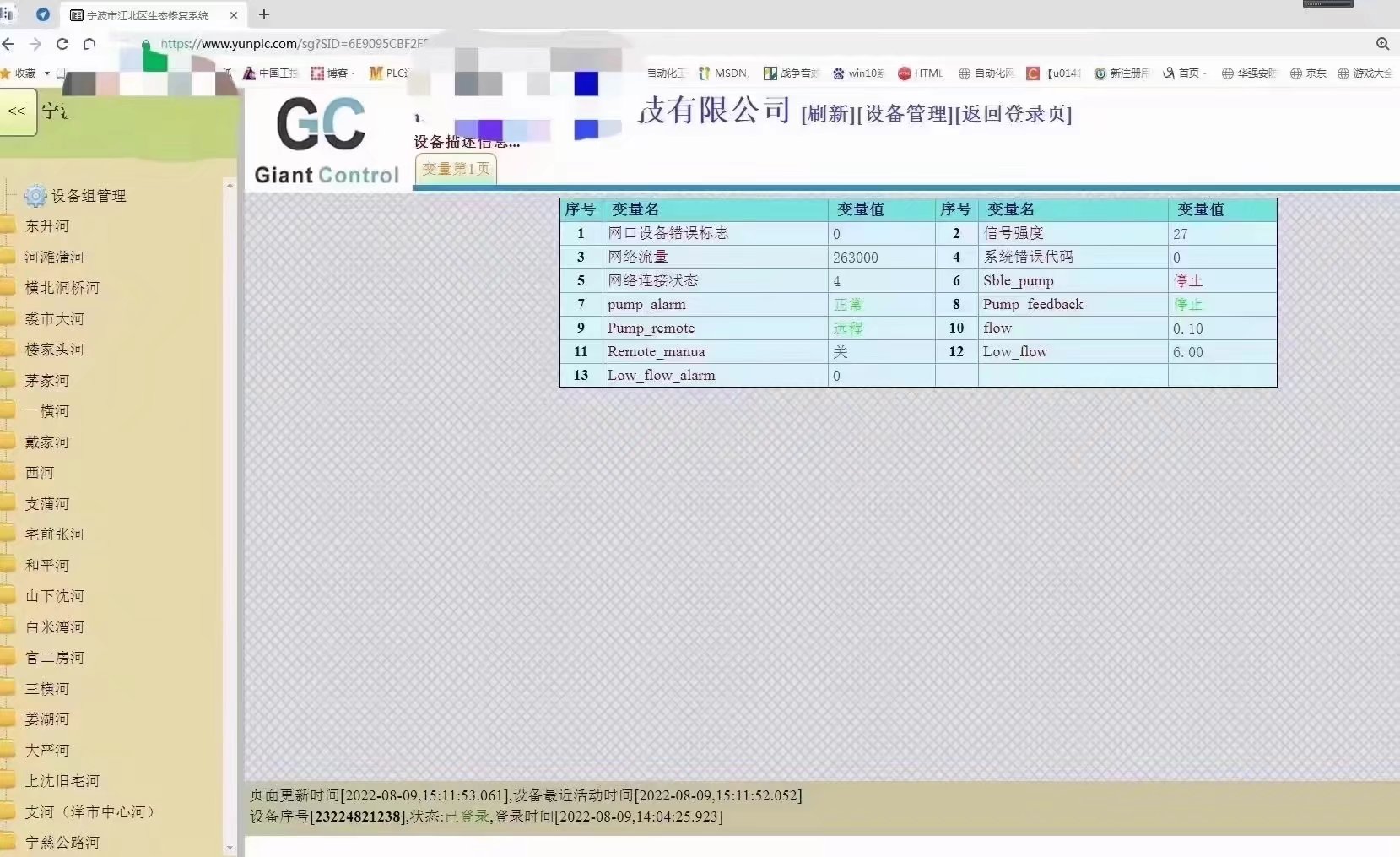

169个泵站点,使用我们巨控GRM230无线模块从远端抓PLC的数据传到30公里外的中控室组态王上位机软件。组态软件数据稳定运行快4年的工程。(环保行业的河道取水检测项目)




plc触摸屏远程下载,远程监控
手机APP监控plc
