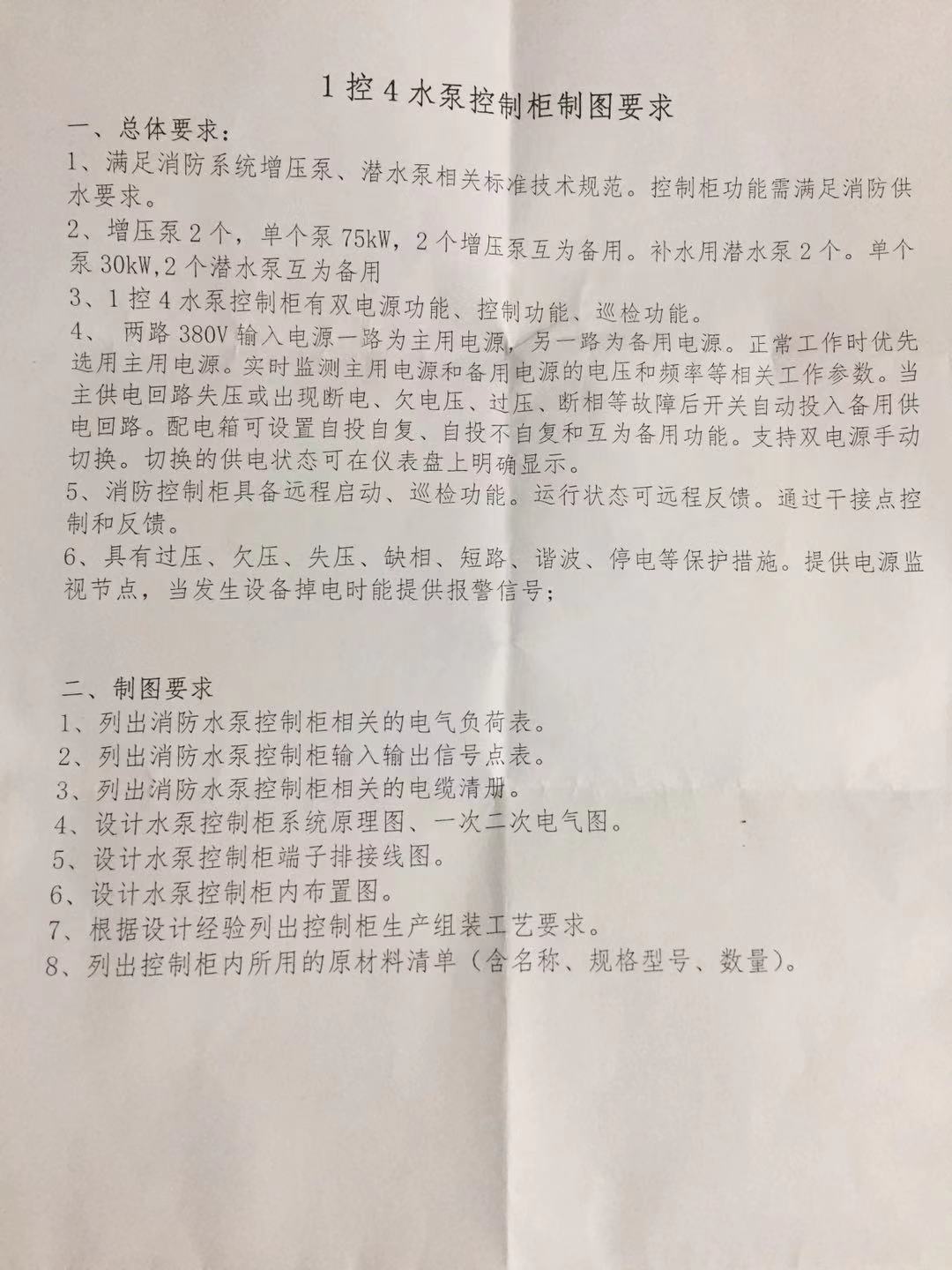

大家谁从事过消防设计，有类似的原理图参考下。这个第一次做，很着急，心里没底，怕遗漏，主要是没从事消防设计。
520arrow
级别: 略有小成
精华主题: 0
发帖数量: 219 个
工控威望: 311 点
下载积分: 1245 分
在线时间: 150(小时)
注册时间: 2020-09-23
最后登录: 2024-05-17
查看520arrow的 主题 / 回贴
1楼  发表于: 2021-02-25 16:02
全看 | 小 中 大
ABB圖紙，供參考！
楼主留言：
太感谢大神的分享了，75KW以上是不是要用软启动呢，看了下资料很好，大神有全套资料不，柜体布置，材料表之类的，谢谢，非常感谢！
附件： 2臺自備互投星三角啟動.part1.rar (4800 K) 下载次数:158
网站提示: 请不要用迅雷下载附件，容易出错
附件： 2臺自備互投星三角啟動.part2.rar (853 K) 下载次数:114
网站提示: 请不要用迅雷下载附件，容易出错
本帖最近评分记录：
  • 下载积分:+5(1992sd) 感谢分享！
  • 下载积分:+5(ycpjsh) 好贴好贴！
    520arrow
    级别: 略有小成
    精华主题: 0
    发帖数量: 219 个
    工控威望: 311 点
    下载积分: 1245 分
    在线时间: 150(小时)
    注册时间: 2020-09-23
    最后登录: 2024-05-17
    查看520arrow的 主题 / 回贴
    2楼  发表于: 2021-02-25 16:25
    全看 | 小 中 大
    兩路TN-S電源互自投手复&自复電路圖
    楼主留言：
    太感谢大神的分享了，75KW以上是不是要用软启动呢，看了下资料很好，大神有全套资料不，柜体布置，材料表之类的，谢谢，非常感谢！
    附件： 兩路TN-S電源互自投手复&自复電路圖.pdf (4182 K) 下载次数:123
    网站提示: 请不要用迅雷下载附件，容易出错
    本帖最近评分记录：
  • 下载积分:+5(1992sd) 感谢分享！
    520arrow
    级别: 略有小成
    精华主题: 0
    发帖数量: 219 个
    工控威望: 311 点
    下载积分: 1245 分
    在线时间: 150(小时)
    注册时间: 2020-09-23
    最后登录: 2024-05-17
    查看520arrow的 主题 / 回贴
    3楼  发表于: 2021-02-25 16:32
    全看 | 小 中 大
    圖面已包含Bill of Material。 沒有櫃體佈置圖。
    楼主留言：
    后面这个电源监视图，有CAD的不，这个一补基本框架就可以，感谢，非常感谢
    520arrow
    级别: 略有小成
    精华主题: 0
    发帖数量: 219 个
    工控威望: 311 点
    下载积分: 1245 分
    在线时间: 150(小时)
    注册时间: 2020-09-23
    最后登录: 2024-05-17
    查看520arrow的 主题 / 回贴
    4楼  发表于: 2021-02-25 17:08
    全看 | 小 中 大
    沒有CAD檔案！
    楼主留言：
    好的，很感谢！至少知道大体方向了
