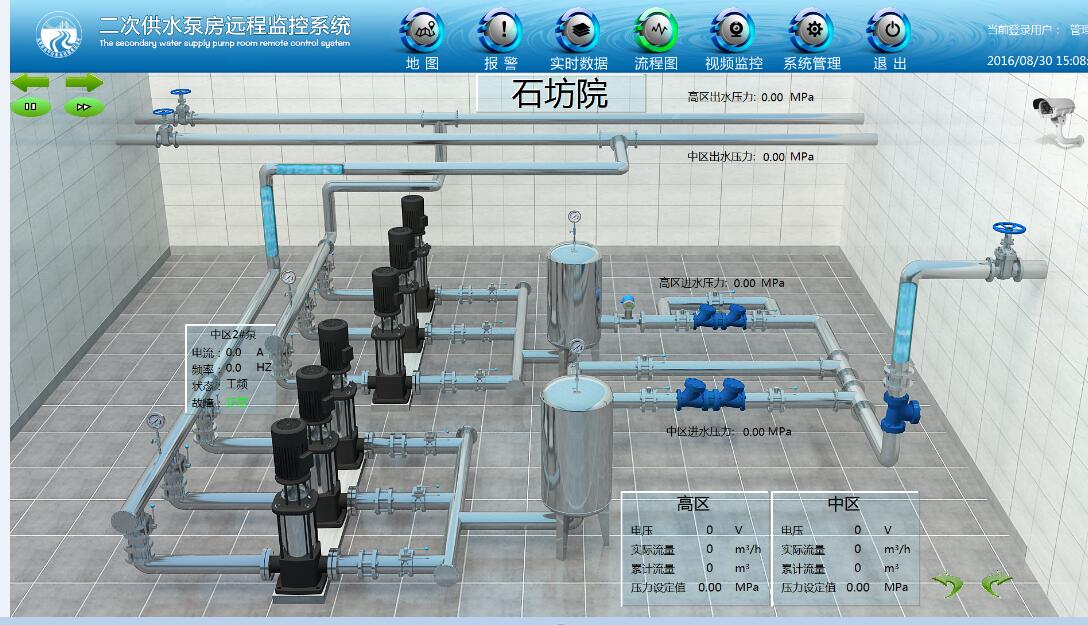

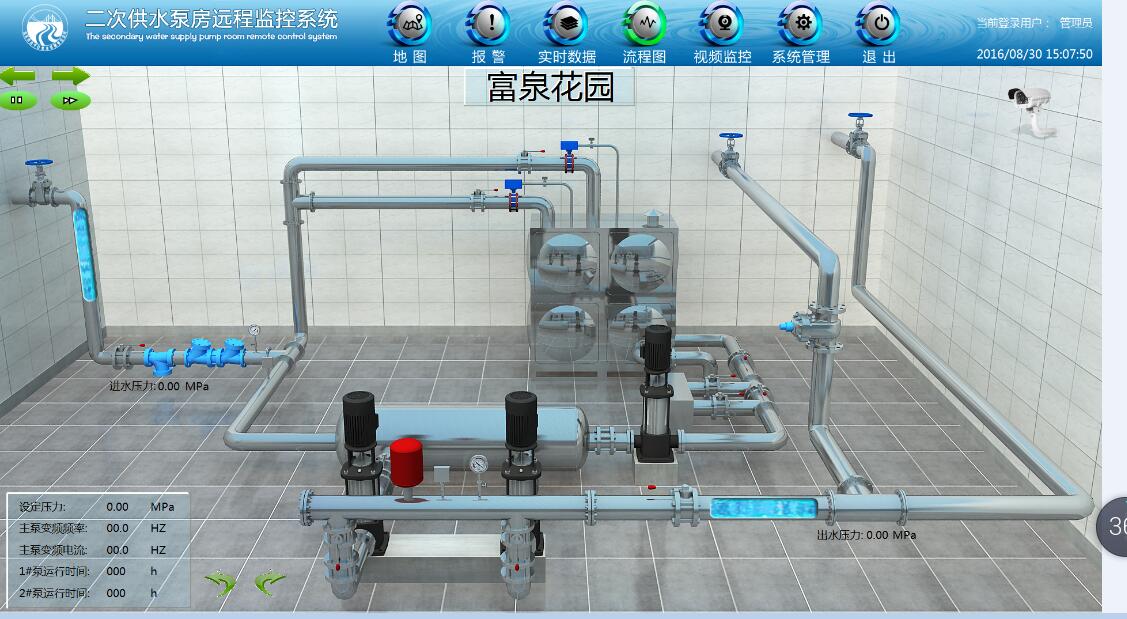

分享2张做得不错的组态软件界面，让专业的人干专业的事，画图的事就交给美工人员吧

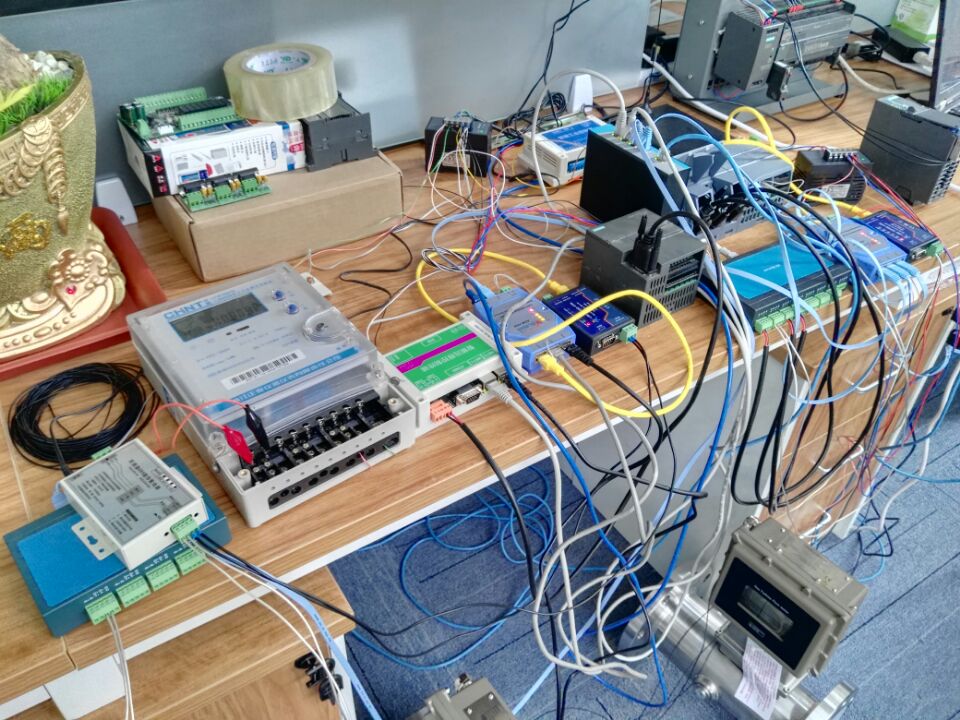

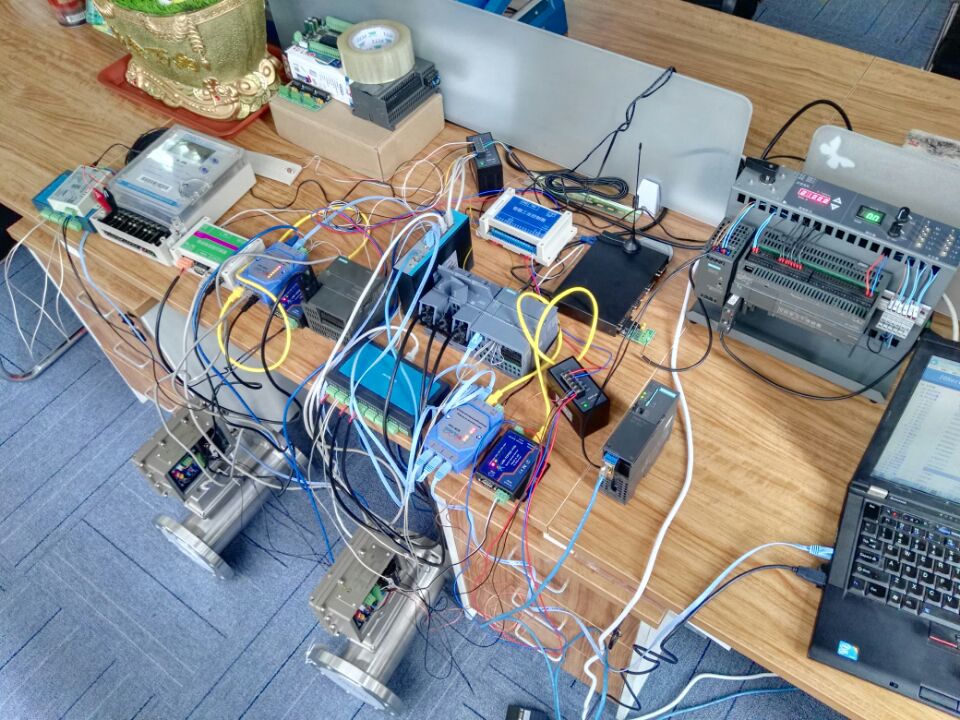

我们攻城狮来解决技术问题，应用GRM500和GRM200通过交换机和多个串口服务器连接多个200,300,400PLC,欧姆龙，三菱，横河PLC,数显表，调节器，流量计数据采集、组态软件，手机远程监控。




本帖最近评分记录：
  • 工控威望:+5(ymmfa) 感谢分享！
    • 技术咨询热线：18922726899  巨控黄工
    小蜜蜂
    你让我滚，我滚了。你让我回来，对不起，滚远了...
    级别: 论坛先锋

    精华主题: 0
    发帖数量: 1383 个
    工控威望: 1485 点
    下载积分: 13219 分
    在线时间: 2178(小时)
    注册时间: 2008-03-19
    最后登录: 2024-05-17
    查看小蜜蜂的 主题 / 回贴
    1楼  发表于: 2021-12-20 16:50
    全看 | 小 中 大
    图上的没有几个元件，简单的这样做做还可以，那么复杂的流程图，元件很多了，还把一模一样的实物图一个一个画上去吗？还看的清楚吗？另外，万一客户要更改工艺，那么流程图，按你说的一个界面是一个图片，那是不是又要请美工重新做了？流程图不能是一副图片，应该是一个一个分散的图片，然后自己自由组合，这样更改是才方便，替换某个分散图片就可以了。
